LogView hat mit der Version 2 eine komplett neue Grafikengine bekommen. Auf der einen Seite bietet diese Engine sehr viele Funktionen und Tools. Auf der anderen Seite bedeutet das aber auch das es für den Gelegenheits - LogView - Nutzer mitunter schwierig werden könnte. Deshalb zunächst mal eine Grundlegende kurze Einführung in das Thema Grafikengine.
Jede Kurve mit eigener Achse
Seit den Anfängen verfolgen wir in LogView das Konzeot das jede Kurve eine eigene Achse bekommt. Das ist im Prinzip auch sehr sinnvoll, denn oft können die Kurven gar nicht sauber zusammengefasst und auf eine Achse gelegt werden. Im Zeitalter von Lipozellen hat sich das allerdings gewandelt. Wir arbeiten deshalb schon an neuen Funktionen um mehrere Kurven auf eine Achse zu legen. Im Moment ist das mit etwas Aufwand zwar möglich, aber noch nicht komfortabel / intuitiv. Aber auch in zukünftigen Versionen gilt weiter das Prinzip das jede Kurve eine eigene Achse hat. Denn nur so hat man die Flexibilität die man von LogView gewöhnt ist.
Grundeinstellungen einer Achse / Kurve
Wer LogView zum ersten mal startet wird sich fragen wo man denn die Kurven und Achsen einstellen kann. Auf der Oberfläche sind erstmal dazu keine Möglichkeiten vorhanden. Hierzu muss man in den Kurveneinstellungen einen Rechtsklick auf den Namen der Kurve machen.

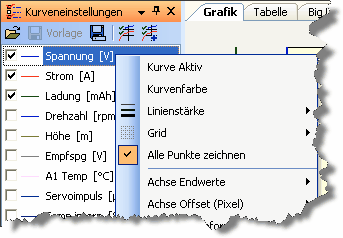

Es erscheint dann ein Popupmenü mit einer ganzen Fülle an Möglichkeiten. Die meisten Funktionen sollten sich von selbst erklären. Dennoch hier ein paar Hinweise zu speziellen Features:
Hier kann für jede Kurve ein Grid eingestellt werden für X und Y Richtung. In der Praxis empfihlt sich aber nur ein Y Grid zu nutzen.
Wenn diese Funktion gesetzt ist werden alle Punkte der Grafik gezeichnet. Ansonsten werden nur so viele Punkte gezeichnet wie der Monitor auch Pixel zur Verfügung hat. Das reduziert die CPU Belastung ganz erheblich. Das Aussehen der Kurve wird nur sehr wenig durch diese Option beeinflusst.
Hier wird ein Dialog geöffnet in dem man für einen Satz Kurven die Achsen angleichen kann. Man kann also z.B. bei 3 Lipo Zellen den gleichen Min und Max Wert der Achse einstellen um zu erreichen das die Zellspannungen besser lesbar sind in LogView.
Hier können Grafikvorlagen geladen und gespeichert werden. Diese Funktionen stehen auch im Menü zur Verfügung.
Diese Funktion überträgt die entsprechende Kurve in den Kurvenvergleich.
Kurven ein- / ausschalten und Farbe ändern
LogView bietet eine sehr einfache Art und Weise wie Kurven ein- und ausgeschaltet werden können.
Die Haken bei dem roten Pfeil schalten die Kurve (und die Achse) ein und aus. Ein Doppelklick auf die Farbvorschau (blauer Pfeil) öffnet den Dialog für die Farbwahl der Kurve und der Achse.
