Grafikvorlagen wurden ebenfalls in LogView 2 eingeführt um dem User eine möglichst flexibele Handhabung der Grafik zu ermöglichen. Leider gibt es im Zusammenhang mit den Vorlagen immer mal wieder Fragen die meisten beruhen auf Verständnisproblemen. Der folgende Text sollte deshalb helfen die Sache besser zu verstehen.
Was ist eine Grafikvorlage?
Eine Grafikvorlage speichert letztlich die Optik und die Eigenschaften der Grafik. Das bedeutet das man seine Kurven und Achsen ganz nach Belieben einstellen kann und LogView verwendet diese Einstellungen dann für die folgenden Aufzeichnungen. Es sei hier nochmal explizit darauf hingewiesen, dass es dabei nicht darum geht die Eigenschaften der LogView Oberfläche abzuspeichern. Das sind zwei vollkommen verschiedene Dinge!
Wichtig:
LogView speichert Grafikvorlagen nicht automatisch. Das bedeutet, wenn Sie keine Grafikvorlage abspeichern, gehen bei der nächsten neuen Aufzeichnung (oder nach einem LogView Neustart) die letzten Einstellungen verloren. Das ist kein Bug sondern ein Feature ...
Wo gibt es überall Grafikvorlagen?
Grafikvorlagen werden in LogView an einigen Fronten verwendet.
| • | die allgemeine Grafikvorlage Wenn in LogView eine neue Aufzeichnung gestartet wird dann nutzt LogView (wenn vorhanden) die normale Grafikvorlage. Diese sind abgespeichert im Userverzeichnis und gelten immer für ein Gerät und einen Kanal. LogView legt aber nicht automatisch Vorlagen für die Geräte ab und es gibt auch keine Default Vorlagen nach der Installation. Hier ist etwas Userinteraktion gefragt. Mehr dazu weiter unten. |
| • | die Vorlage in der LOV Datei LogView speichert in jeder Datei zu jedem (!) Datensatz eine eigene Vorlage mit ab. Das bedeutet das man jeden Datensatz anders gestalten kann und LogView merkt sich das. In diesem Fall greift aber nicht mehr die auf der Festplatte liegende allgemeine Grafikvorlage. |
| • | Uservorlagen Zusätzlich zu den allgemeinen Grafikvorlagen kann der User auch unter einem eigenen Namen noch Grafikvorlagen ablegen. Diese werden ebenfalls im Userverzeichnis gespeichert. Die Uservorlagen können explizit geladen und verwendet werden. Hier greifen aber keine LogView Mechanismen die automatisch beim Start eine solche Datei mitladen würden. |
Wie speichere ich nun meine Einstellungen?
Hierfür gibt es zwei Möglichkeiten. Die Kurveneinstellung hat seit der Version 2.3 extra Buttons für diese Aufgabe bekommen. Damit sind die Funktionen sehr einfach und schnell zugänglich.
Der erste Button zum Speichern legt direkt eine allgemeine Vorlage im Userverzeichnis ab. Der User muss sich dabei nicht um einen Dateinamen kümmern, denn das erledigt LogView automatisch. Diese gespeicherten Dateien benutzt LogView dann beim Start auch als Vorlage für das aktuelle Gerät und den Kanal (Vorlagen sind immer kanalabhängig).
Der zweite Button speichert die Vorlage als Uservorlage unter einem eigenen Namen ab. Diese Vorlagen können später wieder eingeladen und verwendet werden. Diese Dateien werden aber in LogView nicht automatisch verwendet.

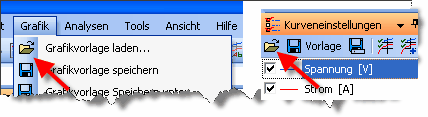

Weiterhin gibt es die Speicheroptionen auch im Menü Grafik:
Das Verhalten ist identisch mit denen der Kurveneinstellung.
Wie kann ich eine Vorlage wieder laden?
Solange allgemeine Vorlagen verfügbar sind kümmert sich LogView um das Laden der Vorlage. Wenn man allerdings eine Uservorlage laden möchte, so geht das über die Funktion Grafikvorlage laden ...
Hier kann entweder eine Uservorlage oder auch eine allgemeine Vorlage ausgewählt werden.
Kann ich Grafikvorlagen auch durchschleifen in den Datensätzen?
Wenn man eine Grafikvorlage angepasst hat kommt manchmal der Wunsch auf, diese auch auf die folgenden Datensätze anzuwenden. Auch hierfür bietet LogView die passende Option. Sie befindet sich ebenfalls im Menü Grafik.
Ist diese Option angehakt, so werden die Einstellungen in die folgenden Datensätze übernommen beim Blättern. Aber Achtung ... Man kann sich damit auch schnell mal ein paar Einstellungen "überbügeln" ...
