Schritt 1 - Stromversorgung

Der erste Schritt besteht darin, die fpr die Stromversorgung relevanten Teile aufzulöten. Dazu zählen einige Blockkondensatoren, ein Pufferkondensator und auch die Resetbeschaltung.

Hinweis:
Die Spulen im Schaltplan werden in der Schaltung durch 4,7Ohm Widerstände ersetzt. Das Funktionsprinzip ist in etwa das gleiche.

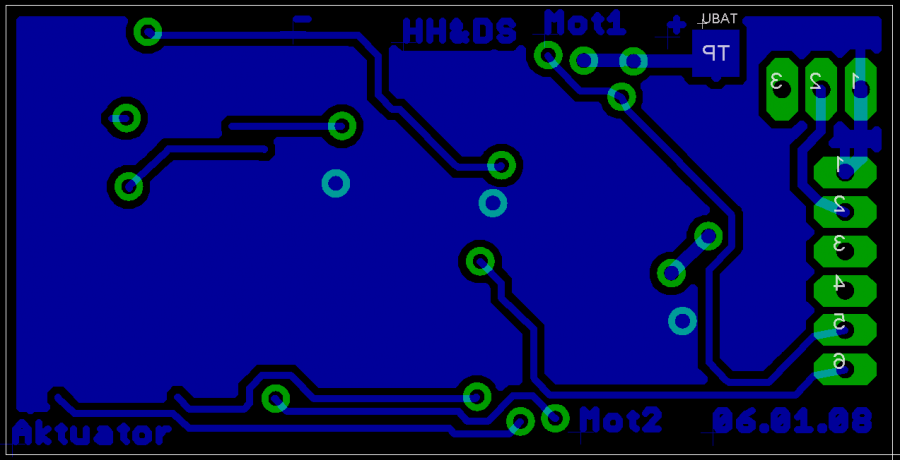

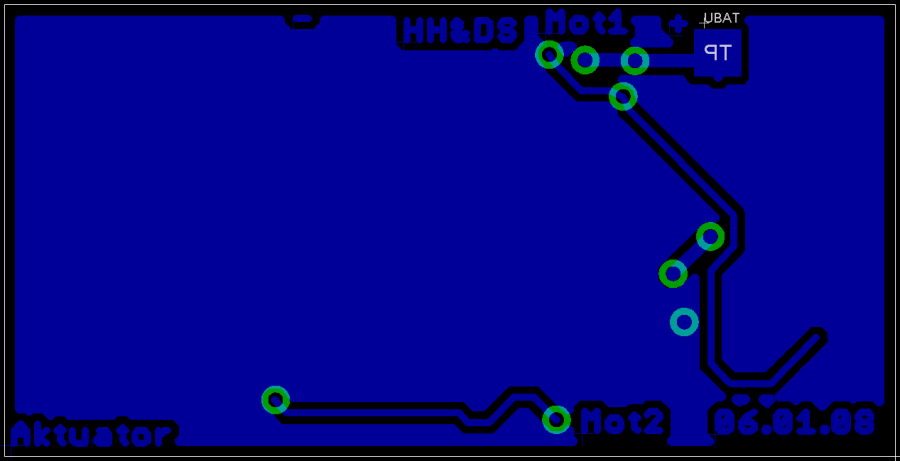

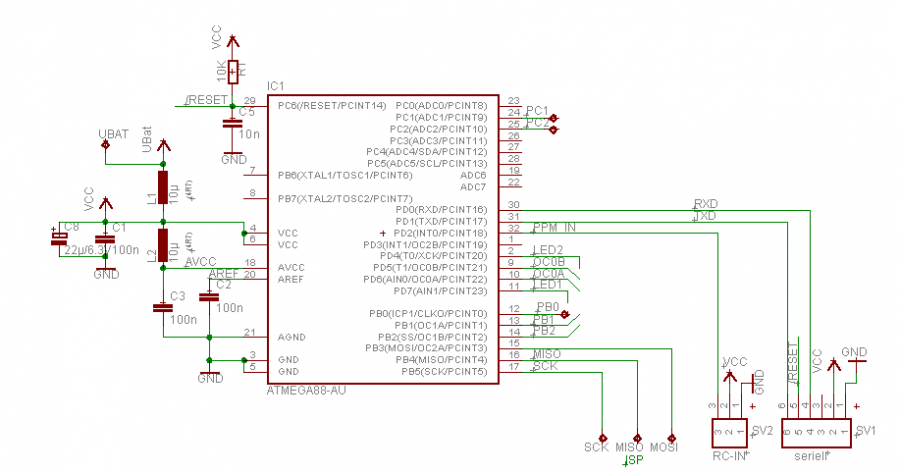

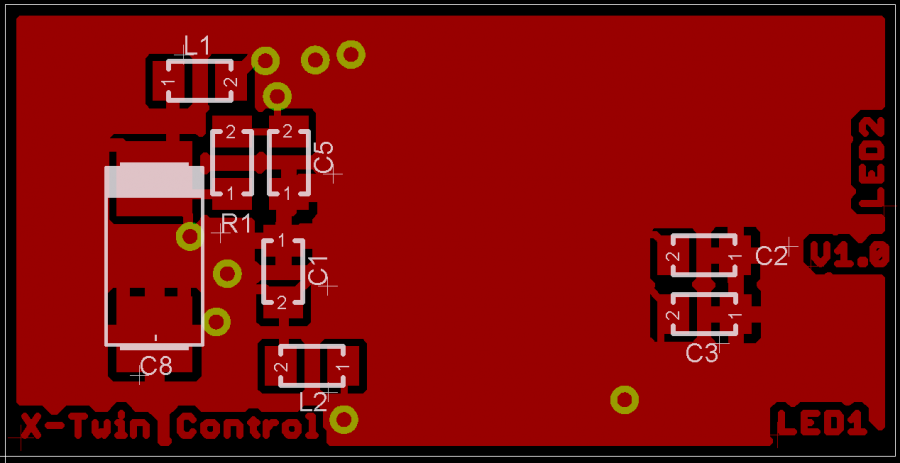

Stufe_1,_top.png Stufe_1,_bottom_(leer).png Stufe_1,_Schaltplan.png

Schritt 2 - µController und Anschlüsse

Der nächste Schritt besteht darin, den µC auf die Platine zu löten. Bitte den µC richtig rum einsetzen! Beim Löten des µC drauf achten, das keine Pins gebrückt werden. Hier hilft nur eine ruhige Hand und ein dünner Lötkolben. Die Lötnadel von Conrad hat sich dabei bewährt (Artikel-Nr. 830283).

Vorgehensweise beim Controller verlöten:

  • den Controller auf der Platine ausrichten
  • ein Pad anlöten und den Controller damit fixieren
  • Controller nochmals ausrichten und drauf achten das die Pins auf wirklich nur auf einem Lötpad liegen
  • auf der gegenüberliegende Seite des ersten verlöteten Pads einen weiteren Pad anlöten - damit ist der Controller fixiert
  • jetzt reihum jeden Pin verlöten
    Dazu am besten mit der Lötnadel leicht schräg vor den Pin gehen. So werden Pin und Pad erhitzt. Dann von oben zwischen Lötnadel und Pin etwas Lötzinn geben.

Zum Schluss noch den seriellen Anschluss anlöten. Hierzu werden die 1,27mm Buchsenleisten verwendet.

Der Empfänger wird direkt über dünne Litze an die Platine angelötet.

Stufe_2,_top.png Stufe_2,_bottom_(leer).png Stufe_2,_Schaltplan.png
Aktualisierung: 2008/02/27 - Dominik Schmidt
