LipoControl

Allgemein
Stand der Einbindung in LogView
Einbindung erfolgt (LogView 1.14.1)

Datenformat bekannt
ja-komplett entschlüsselt wird von mehreren Firmen vertrieben

Hersteller
- Simprop (Lipo-Control)
- Hyperion (LBA Net 6s)
- Jamara (Intelli-Balancer)
- LCB (LCB Balancer)
- Robbe (bald im Programm)

Webseite
http://www.simprop.de

zusätzliche Webseiten
http://aircraft-world.com/shopexd.asp?id=4283
http://shop.jamara-produkte.de/product_info.php?cPath=77_252&products_id=1385
http://www.modellhobby-shop.de/modellhobby/index.php?show=details&product_id=3612&ktg=205
http://www.t2m.fr/
http://www.robbe.de

Probleme
keine Bekannt

Hinweise
Test zu finden bei Gerd Giese: http://www.elektromodellflug.de/balancer/balancer-hyperion_LBA10.htm
Scheinbar wird dieses Teil unter zig Namen von zig Firmen vertrieben. Ich hoffe das die Auflistung oben langsam komplett ist (Danke an ElectronicFlash (RcLine) für die Links!)
Ob alle das gleiche Datenformat nutzen wird sich wohl dann bald zeigen wenn die Einbindung in LogView erfolgt ist.

Interface Kabel

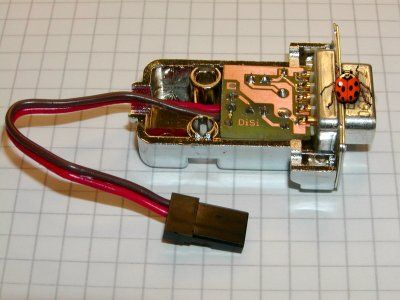

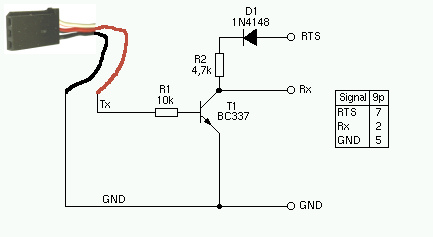

Die Schnittstelle des Balancer liefert nur ~2,8V. Aus diesem Grund kann man nicht einfach nur Rx und GND an der Schnittstelle anklemmen. Mit einem Transistor, zwei Widerständen und einer Diode lässt sich aber ziemlich simpel eine Schaltung aufbauen, die mit Hilfe von RTS das Signal verstärkt.
Diese Schaltung funktioniert so auch Problemlos mit der Simprop Software.
HINWEIS: Diese Schaltung ist für den Anschluss am PC gedacht, nicht für den UniTest2 !

Wir übernehmen keinerlei Haftung für diese Schaltung. Wenn ihr damit euren Port zerstört oder durch unsachgemässen Aufbau etwas in die Brüche geht ist das ganz allein euer Problem.

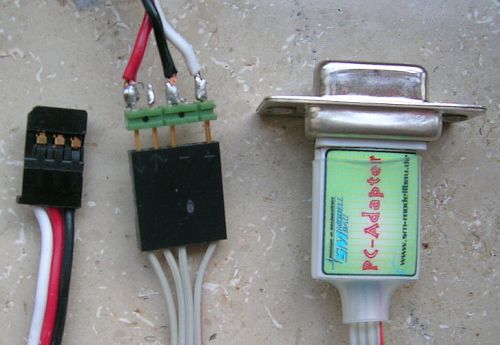

UniTest 2 Adapter verwenden

Diese Idee stammt von Frank Steinberg. Er hat uns erlaubt, das Bild hier zu posten.

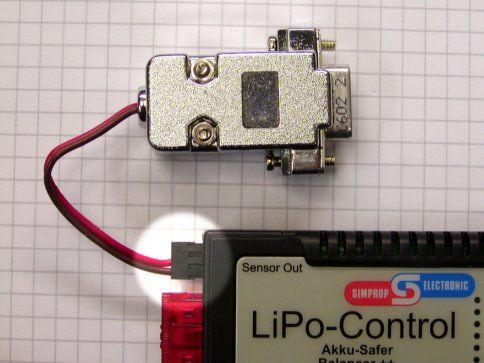

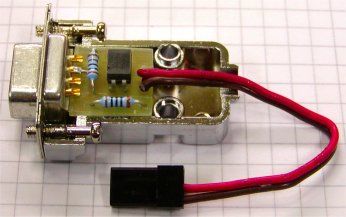

Schaltung mit Optokoppler SFH 610A-4

Diese interessante Schaltung stammt von Dietmar Simmering. Er hat uns die Infos ebenfalls zur Verfügung gestellt.
Hier ist noch das komplette Dokument mit zahlreichen weiteren Informationen von ihm:
