Schritt 3 - Motorleistungsstufen

Schritt drei besteht im Aufbau der Leistungsstufe für die beiden Motoren. Bitte die FETs mit Vorsicht behandeln und am besten nicht in die Finger nehmen! Die FETs sollte man vorsichtig mit einer Pinzette auf der Platine platzieren und auch beim Verlöten demit festhalten.

Beim Auflöten der LEDs auf die richtige Polung achten !

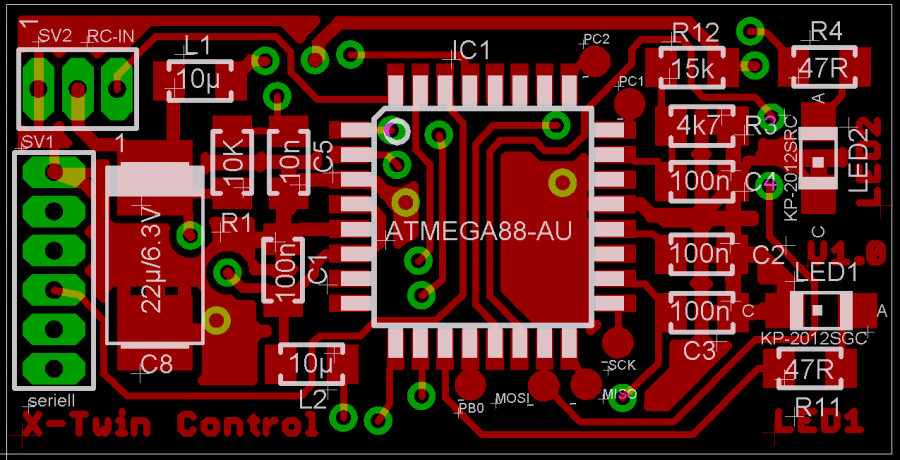

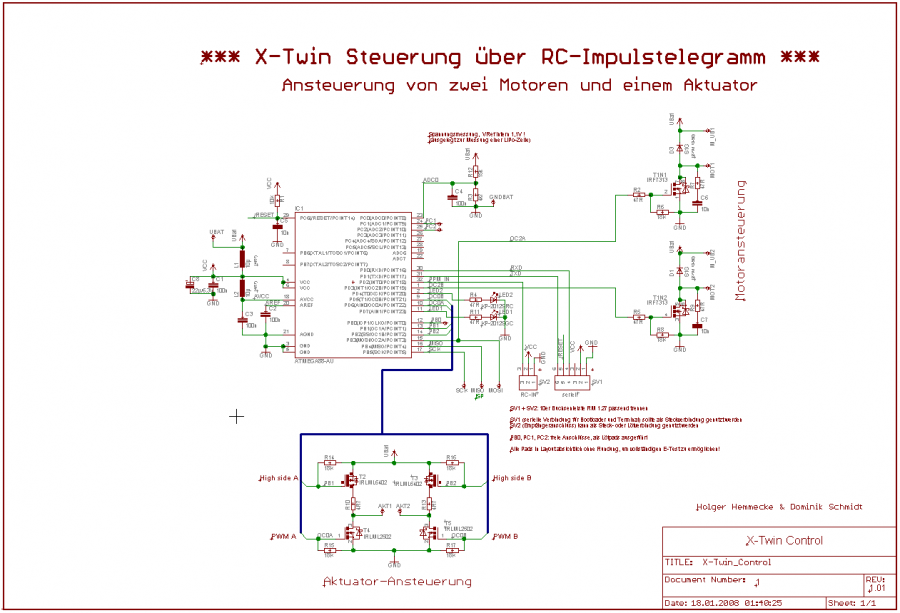

Stufe_3,_top.png Stufe_3,_bottom.png Stufe_3,_Schaltplan.png

Schritt 4 - Ansteuerung des Aktuators

Dieser Schritt muss nur dann ausgeführt werden wenn auch ein Aktuator verbaut wurde. Ohne Aktuator kann die Elektronik für diesen Schritt entfallen!

Ansonsten gelten die gleichen Hinweise wie beim Schritt 3 - Achtung bei der FET Behandlung!

Stufe_4,_top.png Stufe_4,_bottom.png Stufe_4,Schaltplan.png
Aktualisierung: 2008/02/27 - Dominik Schmidt
