Dies ist das Modul was auch bei den MikroKopter Jungs grossen Anklang findet. Und ich konnte mir eins dieser Module "sichern". Das Modul stammt von der Firma Tigal und kann auch dort für gerade einmal 39€ bezogen werden. Neben den vielen beeindruckenden Eigenschaften des Moduls stehen doch zwei besonders heraus:

• Integrierte Hochleistungsantenne
• Reichweite: bis zu 350m (Sichtlinie)

Bevor man allerdings dieses Hightechwunder in Betrieb nehmen kann muss man eine kleine Hürde nehmen. Denn dieses Modul muss für den Betrieb konfiguriert werden. Dazu muss man es an einen seriellen Port anschliessen und mit einer speziellen Software die Konfiguration vornehmen.

Das hat mich doch einige Nerven gekostet, denn die Software wollte partout nicht mit dem Adapter arbeiten den ich für diese Aufgabe ausersonnen hatte. Es ist nämlich leider nicht damit getan, einfach GND, TX und RX an die Schnittstelle anzuklemmen. Viel mehr muss ein Pegelwandler dazwischen. Ich werde dafür bald eine kleine Schaltung vorstellen mit der das funktioniert. Im Moment verweise ich mal auf den Adapter der MikroKopter Jungs (SerCon). Damit geht es nämlich ganz gut.

Die Anleitung und den Schaltplan zum SerCon findet man hier : http://mikrocontroller.com/files/SerCon_Anleitung_V0_3.pdf

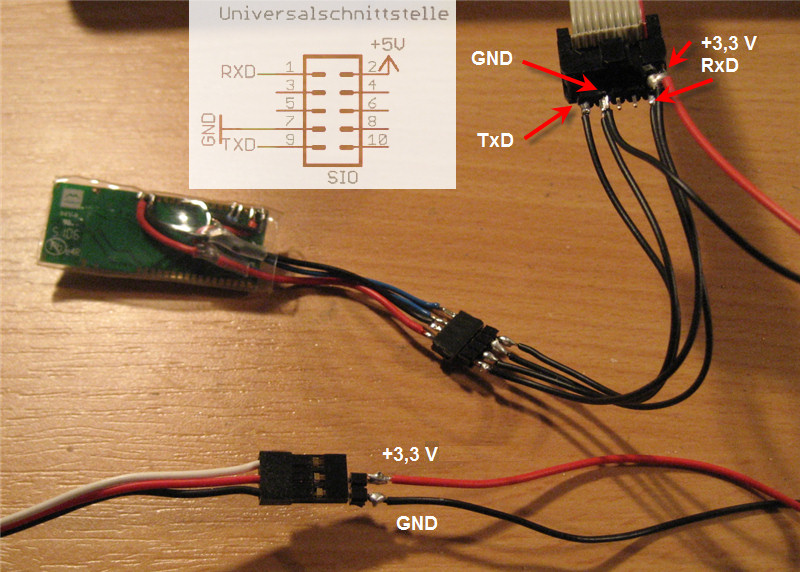

Wichtig ist allerdings das man die ganze Sache mit +3,3V versorgt (Der SerCon arbeitet auch mit 3,3V zuverlässig). Sonst arbeitet der Pegelwandler nicht sauber. Ausserdem muss man hier drauf achten das die Verbindung zum PC gedreht zur normalen Kommunikation ist!
Es muss hier also TX an TX und RX an RX. Beim normalen Betrieb wäre das gedreht. Dort würde jeweils RX auf TX verdrahtet !!

Die Verkabelung des Moduls selber sollte man möglichst universell auslegen. Denn somit kann man im späteren Betrieb schnell alles mögliche anklemmen was man gerade per Bluetooth benötigt. Mein Modul hat einen 4 poligen Stecker an den ich UBat, GND, Rx und Tx anklemmen kann.

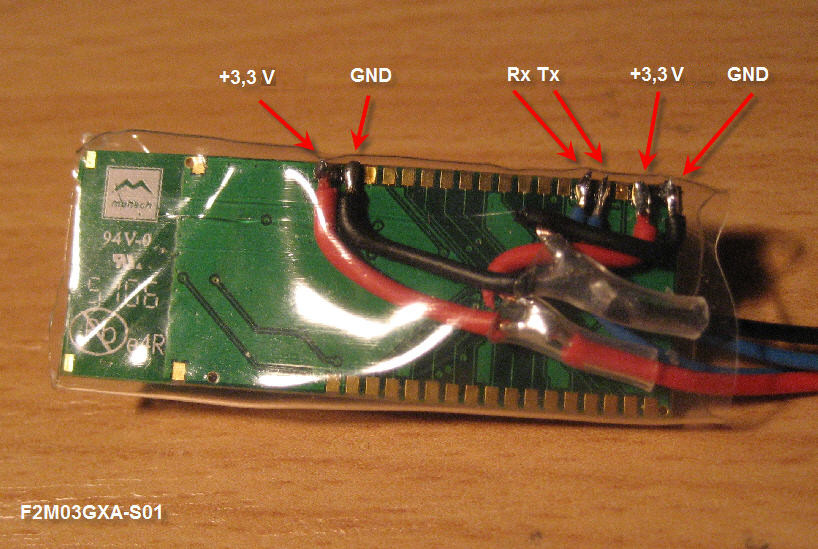

Das nebenstehende Bild zeigt die Verkabelung am Modul selber.

Im Datenblatt kann man sich über die restlichen Pins schlau machen.

Um das Modul auf seinen Einsatz vorzubereiten ist es wichtig, die serielle Bluetooth Schnittstelle zu konfigurieren. Dies wird mit der Software Free2Move gemacht. Man sollte drauf achten, immer die aktuelle Version zu verwenden. Alte Versionen haben bei mir nicht sauber mit dem Modul kommuniziert.

Die letzte Version findet sich jeweils beim Hersteller zum Download.

Beim Start des Moduls wird der Comport abgefragt, an den der Sercon Adapter angesteckt ist. Dieser Port muss passend eingestellt werden.

Unter General sollte man einen Namen eintragen. Dieser wird beim Erkennen des Bluetooth Moduls angezeigt.

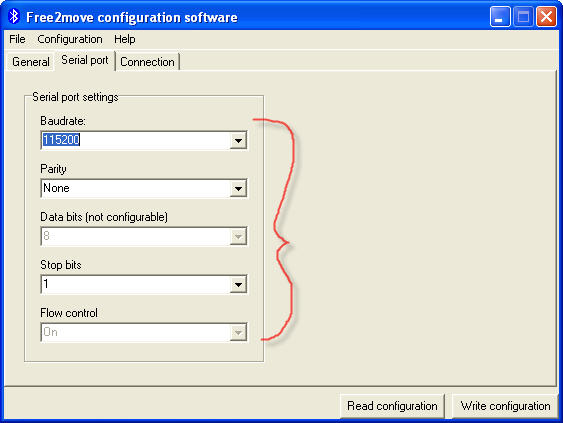

Serial Port - Hier wird die Baudrate entsprechend der Anwendung eingestellt! Wenn man also den UniLog anschliessen möchte muss man hier 115200 Baud einstellen. Will man einen Power Peak 3 Lader anklemmen, muss man hier 9600 Baud angeben.
Die Baudrate wird nicht automatisch eingestellt am Bluetooth Modul!

Unter Connection muss nichts geändert werden. Es sei denn man möchte die Verbindung absichern.

Zu diesem Modul gibt es sicherlich eine ganze Palette von Alternativen. Wenn jemand da einen guten Tip haben kann ich hier gerne Infos ergänzen.

Generell kann man im Web gut nach "Bluetooth to Serial Adapter" suchen. Auch Tigal hat einen Alternativen Adapter im Programm - den LM058. Dieser Adapter braucht z.B. nicht mehr vorkonfiguriert werden. Sicherlich ein kleiner Vorteil. Allerdings ist er auch nicht mehr so kompakt wie das hier vorgestellte Modul.
