Allgemein
Stand der Einbindung in LogView : seit Version 1.15

Datenformat bekannt
ja

Hersteller
Robitronic

Webseite
http://www.robitronic.com/

zusätzliche Webseite(-n)


Probleme
keine Bekannt

Am Overloader (V1 / V2) ist auf der rechten Seite der Anschluss für den seriellen Port. Wer das Kabel selber herstellen möchte, der kann sich an dem Bild orientieren.

Wenn man vor die Seite schaut ist links 5V, in der Mitte Masse und rechts ist Tx / Rx.

Auf der Leitung Tx / Rx kann gesendet und empfangen werden. Im Orginalkabel wird dies über eine Widerstandsschaltung realisiert. Für den Betrieb mit LogView reicht es aber aus, die Leitung nur mit Rx (PC seitig) zu verbinden. Das Senden wird nur bei einem evtl. Firmwareupdate benötigt.

Wichtig - Pegelwandlung

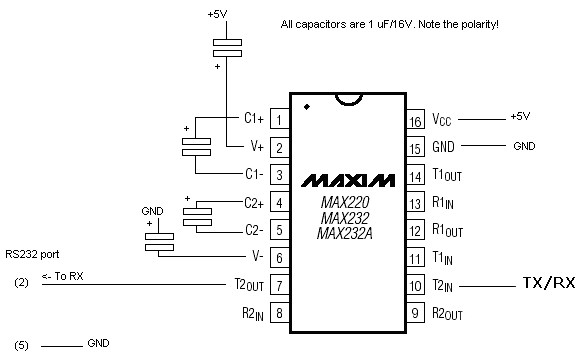

Der Overloader sendet nur mit 3,3V Pegel. Damit der PC die Daten sauber erkennen kann muss eine Pegelanpassung vorgenommen werden. Das Bild zeigt einen Vorschlag wie man das machen könnte.
